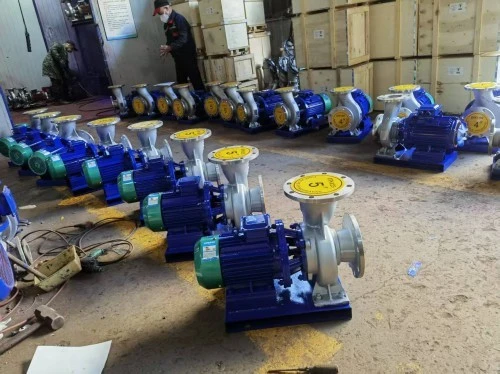

Máy bơm ly tâm nước sạch ISW

Mô tả sản phẩm Máy bơm ly tâm tăng áp đường ống ISG là thiết bị điện dùng để vận chuyển. Thiết bị này kết hợp các công nghệ tiên tiến quốc tế mới nhất và được phát triển như thế hệ máy bơm ly tâm trục đứng mới nhất. Nó có thể đáp ứng các yêu cầu sử dụng của...

Gửi yêu cầu

Mô tả

Mô tả sản phẩm

Đối với cơ sở chạy máy bơm ISO 2858, giá trị thực không có trên bảng tên-mà nằm trong thiết kế Kéo lùi-Ra ngoài. Nếu dòng IS của bạn được lắp đặt với khớp nối đệm thì việc bảo trì là-công việc của một người: bạn tháo chốt khung và trượt toàn bộ cụm quay ra ngoài. Vỏ và đường ống được bắt vít vào sàn. Không có sự sắp xếp lại, không có sự gián đoạn đa dạng.

Logic lực đẩy rôto và trục

Trái tim của bơm IS là một rôto cân bằng. Chúng tôi khoan lỗ cân bằng vào tấm bìa phía sau của bánh công tác để cân bằng áp suất. Nếu chất lỏng xử lý của bạn dễ bị đóng cặn hoặc kết tinh, hãy để ý đến những lỗ này. Nếu chúng bị tắc, lực đẩy dọc trục sẽ tăng vọt và bạn sẽ phải thay vòng bi lực đẩy hàng tháng thay vì hàng năm. Trên các khung nhỏ hơn có lực thấp, chúng tôi dựa vào các ổ bi-nặng để chịu va đập, nhưng đối với các mẫu lớn hơn 200 mm, tổ hợp lỗ cân bằng/vòng đệm đó là biện pháp bảo vệ chính giúp bạn chống lại sự lệch trục.

Niêm phong trục: Hộp nhồi so với Mech Seal

Đóng gói mềm (The Gland): Đây vẫn là tiêu chuẩn cho các địa điểm ở xa. Chìa khóa chính là Lantern Ring (Nhẫn đóng gói). Khi bạn kéo từ máy hút bụi hoặc bể chứa sâu, không khí sẽ lọt vào qua trục. Chúng tôi chuyển một dòng nước có áp suất nhỏ từ phía xả trở lại hộp nhồi thông qua cổng bên trong trên nắp máy bơm. Điều này tạo ra một con dấu chất lỏng.

Quy tắc Rò rỉ: Nếu bao bì không nhỏ giọt (30-50 giọt/phút) nghĩa là nó đang cháy. Việc đóng gói khô sẽ "thắt lưng" ống bọc trục của bạn chỉ trong một ca.

Bảo vệ ống bọc: Chúng tôi sử dụng ống bọc trục hy sinh. Khi nó mòn, bạn đổi ống bọc chứ không phải trục đắt tiền.

Phốt cơ khí (DIN 24960): Để có-yêu cầu không rò rỉ, chúng tôi lắp một-một mặt, phốt không-cân bằng.

Kích thước "S": Khi thay thế con dấu, đừng chỉ nhét nó vào. Có một khe hở lắp đặt cụ thể (khe hở S{1}}). Nếu vòng đệm thay thế của bạn hơi dài, bạn có thể cần phải cắt ống bọc trục ngắn hoặc lùi các vít của vòng giữ để chạm vào điểm căng của lò xo.

Cấu hình ISR: Xử lý nhiệt (80 độ - 130 độ )

Máy bơm IS tiêu chuẩn là máy 80 độ. Nếu bạn đang đẩy nước nóng 100 độ +, bạn cần có biến thể ISR. Nó bổ sung thêm một buồng làm mát giữa đầu bơm và vỏ ổ trục. Bạn sẽ thấy hai cổng 1/2" trên nắp-ống dẫn nước lạnh qua đó để giữ lạnh cho khu vực vòng đệm. Nếu không, nhiệt sẽ làm loãng mỡ ổ trục, dẫn đến hỏng ổ trục "khô" rất lâu trước khi vòng đệm thực sự bung ra.

Cài đặt "Gotchas"

Hướng quay: Không bao giờ kiểm tra chuyển động quay của động cơ khi máy bơm được ghép nối và đang cạn nước. Nếu nó quay ngược lại, đai ốc cánh quạt có thể quay ngay, có khả năng làm nứt vỏ hoặc các cánh cánh quạt.

Ứng suất đường ống: Nếu bạn cần xà beng để lắp bu lông mặt bích vào thì máy bơm của bạn sẽ bị hỏng. Vỏ bơm là một thùng chứa thủy lực, không phải là giá đỡ đường ống. Sử dụng các móc treo độc lập cho đường hút/xả của bạn.

Đầu chết 3 phút: Không chạy máy bơm này khi van xả đã đóng trong hơn 3 phút. Nước sẽ sôi, phốt cơ khí sẽ vỡ do sốc nhiệt và cánh quạt có thể bị kẹt.

Danh sách kiểm tra hoạt động

Nhiệt độ mang: 40 độ trên môi trường xung quanh là bình thường. Nếu nó chạm tới 80 độ thì có nghĩa là bạn đã-bôi dầu quá mức hoặc việc căn chỉnh của bạn không đúng.

Mồi nước: Máy bơm IS KHÔNG tự mồi. Nếu bạn không lấp đầy đường hút và thoát khí (thông qua phích cắm trên cùng), bạn sẽ không có dòng chảy và vòng đệm bị hỏng.

Khe hở vòng đeo: Khi dòng chảy của bạn bắt đầu giảm, đó thường là vòng đeo. Một máy bơm mới có khe hở xuyên tâm 0,15 mm - 0.25mm. Khi con số đó tăng gấp đôi, hiệu quả của bạn sẽ bị đổ vào thùng rác.

Mẫu sản phẩm

Số mô hình	giao thôngQ		Cái đầu (m)	Hiệu quả (%)	Tốc độ (vòng/phút)	Công suất động cơ (KW)	Trợ cấp xói mòn (m)
Số mô hình	(m3/h)	(I/s)	Cái đầu (m)	Hiệu quả (%)	Tốc độ (vòng/phút)	Công suất động cơ (KW)	Trợ cấp xói mòn (m)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	1.1	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-100(1)	6.3	1.75	12.5	54	2900	0.75	2.3
32-125(1)	6.3	1.75	20	46	2900	1.1	2.3
32-160(1)	6.3	1.75	32	40	2900	2.2	2.3
32-200(1)	6.3	1.75	50	33	2900	4.0	2.3
40-100	6.3	1.75	12.5	54	2900	0.75	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.2	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.5	1.53	38	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(1)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(1)A	11.2	3.11	10	60	2900	0.75	2.3
40-125(1)	12.5	3.47	20	58	2900	1.5	2.3
40-125(1)A	11.2	3.11	17.2	56	2900	1.1	2.3
40-160(1)	12.5	3.47	32	52	2900	3.0	2.3
40-160(1)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(1)B	10.5	2.92	22.5	50	2900	1.5	2.3
40-200(1)	12.5	3.47	50	46	2900	5.5	2.3
40-200(1)A	11.7	3.25	44.5	45	2900	4.0	2.3
40-200(1)B	10.5	2.92	35	44	2900	3	2.3
40-250(1)	12.5	3.47	80	38	2900	11	2.3
40-250(1)A	11.7	3.25	70	38	2900	7.5	2.3
40-250(1)B	10.8	3.0	60	37	2900	7.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11.2	3.11	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11.2	3.11	17.2	56	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.5	2.92	22.5	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44.5	45	2900	4.0	2.3
50-200B	10.5	2.92	35	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.7	3.25	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
